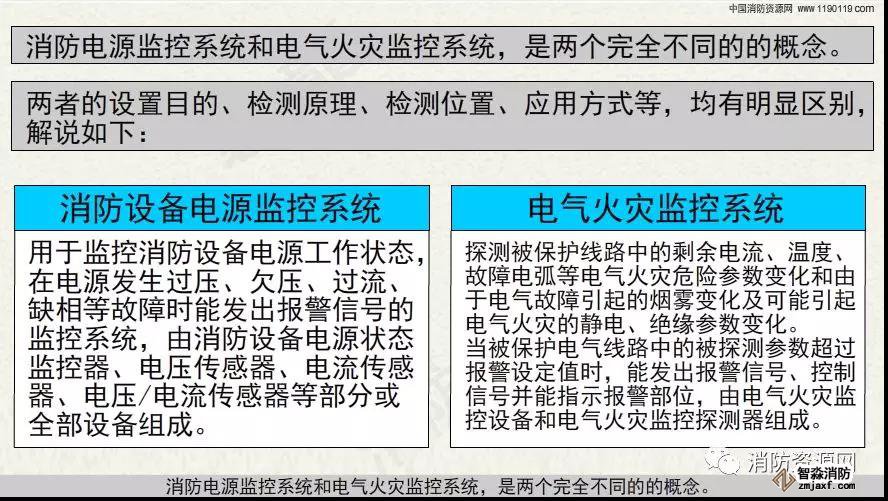

消防電源監控系統和電氣火災監控系統，是完全不同的的概念，兩者的設置目的、檢測原理、檢測位置、應用方式等，均有明顯區別，兩者不會在同一線路中同時使用。

相關結構原理，請結合視頻理解：

視頻：消防電源監控系統、電氣火災監控系統-區別及應用

一、基本概念不同

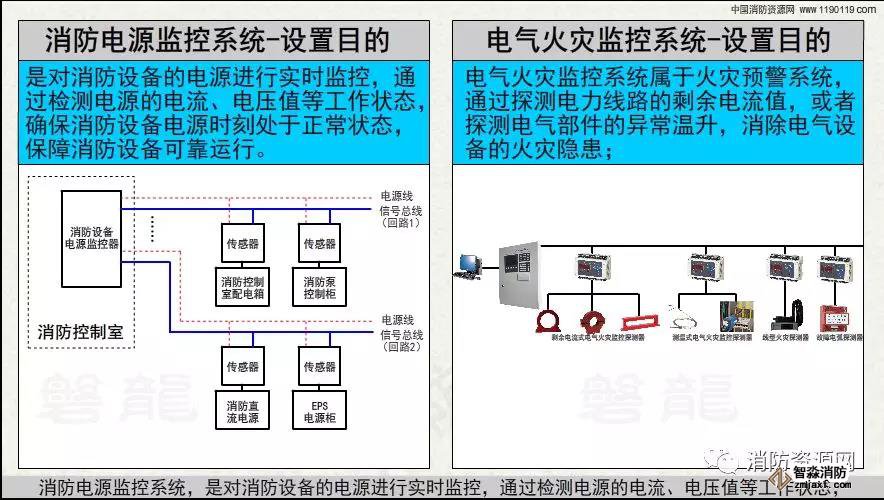

二、設置目的不同

消防電源監控系統，是對消防設備的電源進行實時監控，通過檢測電源的電流、電壓值等工作狀態，確保消防設備電源時刻處于正常狀態，保障消防設備可靠運行。

電氣火災監控系統屬于火災預警系統，通過探測電力線路的剩余電流值，或者探測電氣部件的異常溫升，消除電氣設備的火災隱患。

三、探測方式不同

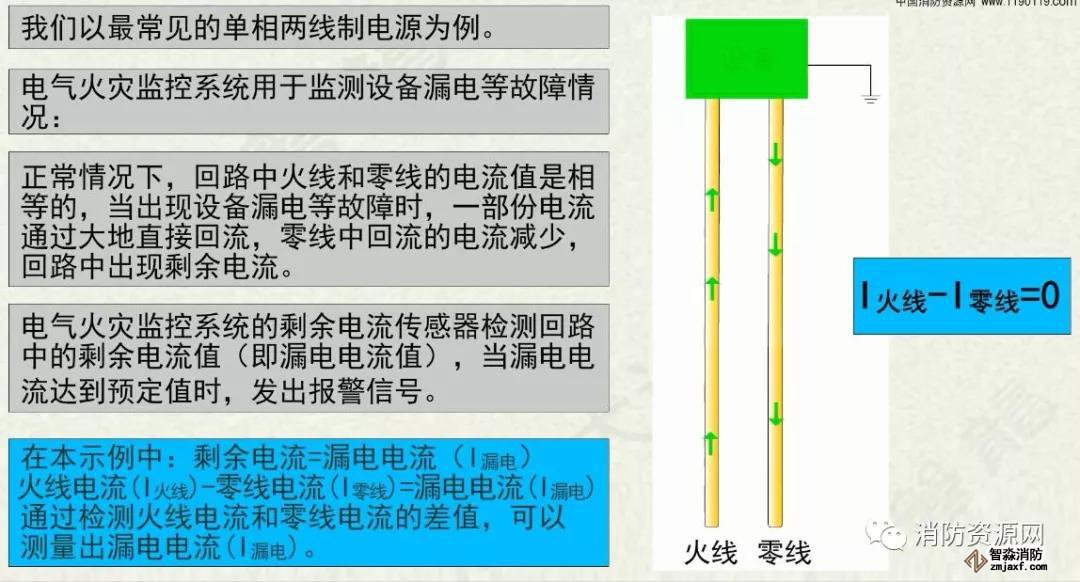

我們以常見的單相兩線制電源為例進行講解：

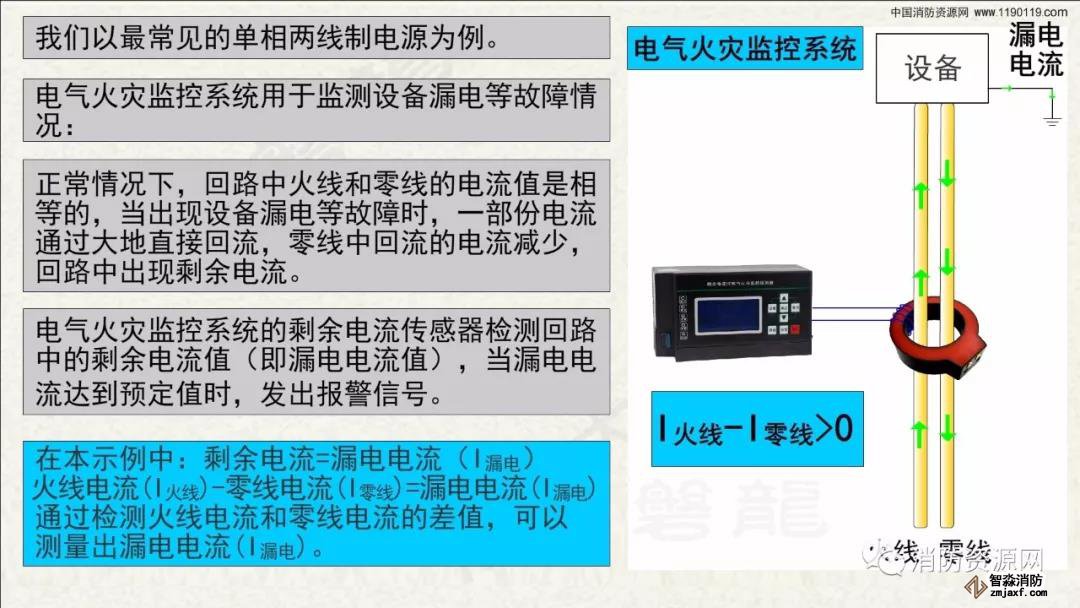

示例1：電氣火災監控系統

電氣火災監控系統用于監測設備漏電等故障情況：

正常情況下，回路中火線和零線的電流值是相等的，當出現設備漏電等故障時，一部分電流通過大地直接回流，零線中回流的電流減少，回路中出現剩余電流。

電氣火災監控系統的剩余電流傳感器檢測回路中的剩余電流值（即漏電電流值），當漏電電流值達到預定值時，發出漏電或短路報警信號。

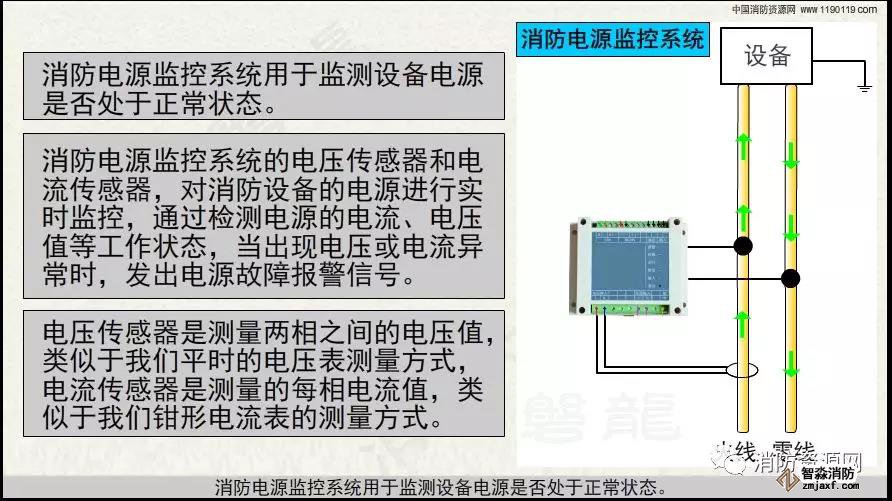

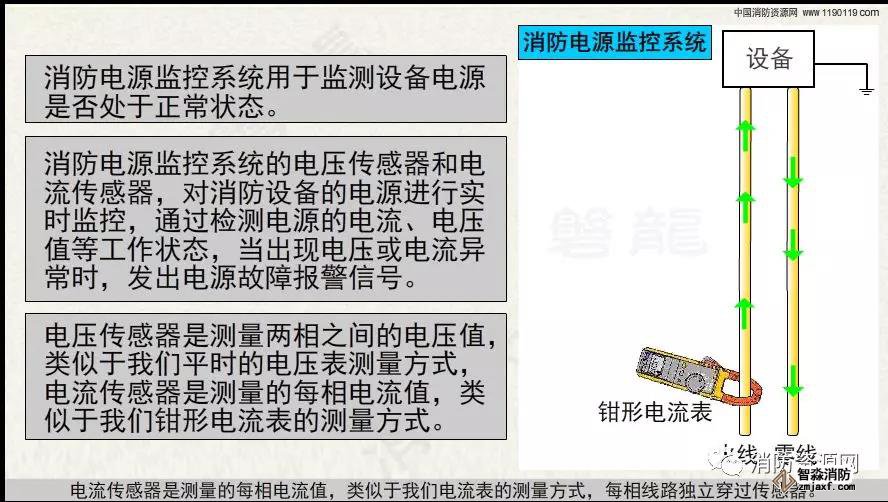

示例2：消防電源監控系統

消防電源監控系統用于監測設備電源是否處于正常狀態。

消防電源監控系統的電壓傳感器和電流傳感器，對消防設備的電源進行實時監控，通過檢測電源的電流、電壓值等工作狀態，當出現電壓或電流異常時，發出電源故障報警信號。

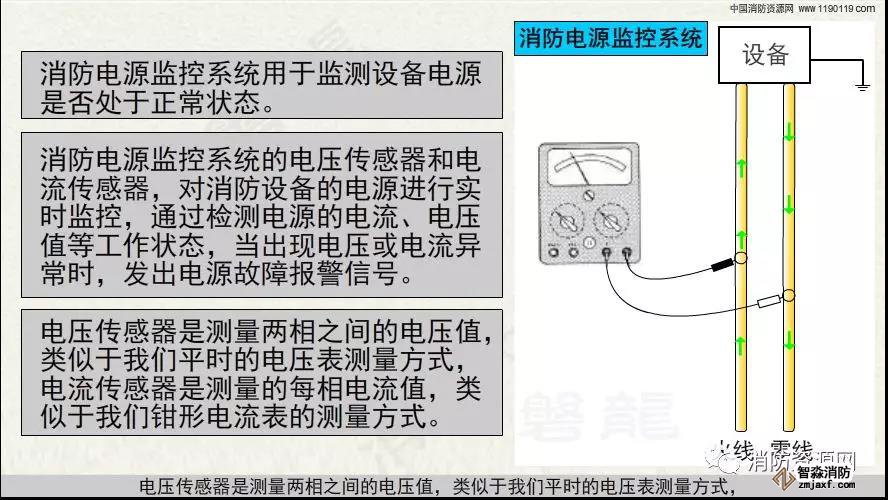

電壓傳感器是測量兩相之間的電壓值，類似于我們平時的電壓表測量方式；

電流傳感器是測量的每相電流值，類似于我們電流表的測量方式。

四、安裝方式不同

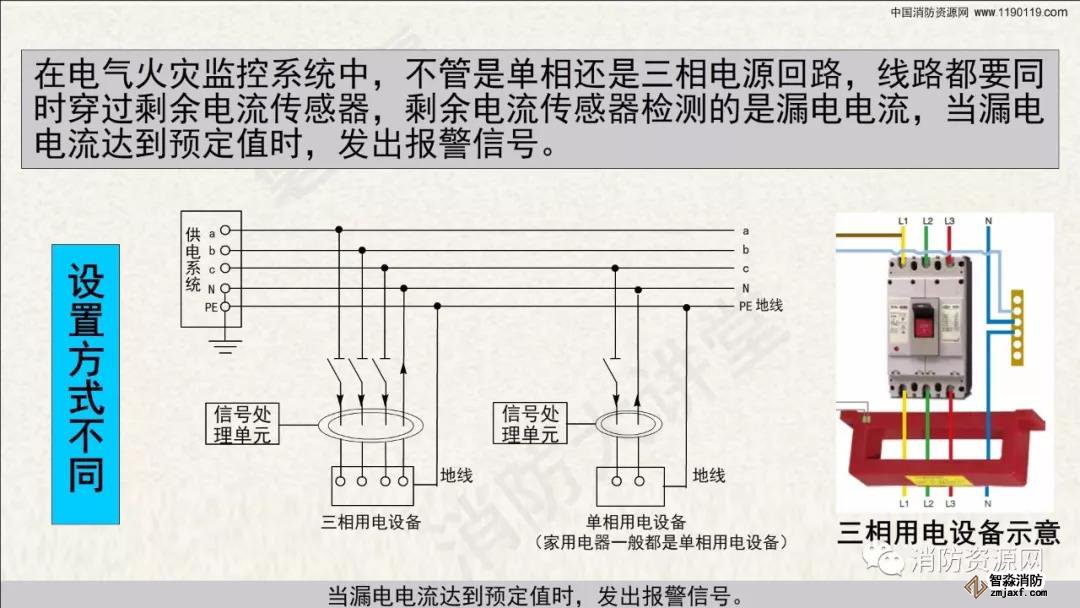

在電氣火災監控系統中，不管是單相還是三相電源回路，線路都要同時穿過剩余電流傳感器。剩余電流傳感器檢測的是漏電電流，當漏電電流達到預定值時，發出報警信號。

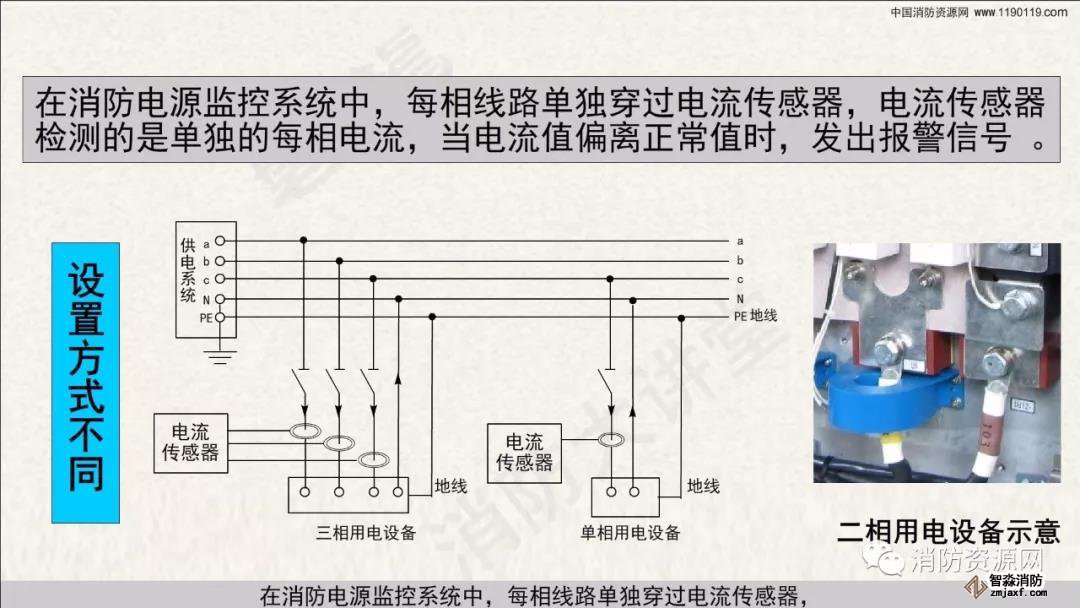

在消防電源監控系統中，每相線路單獨穿過電流傳感器。電流傳感器檢測的是單獨的每相電流，當電流值偏離正常值時，發出報警信號。

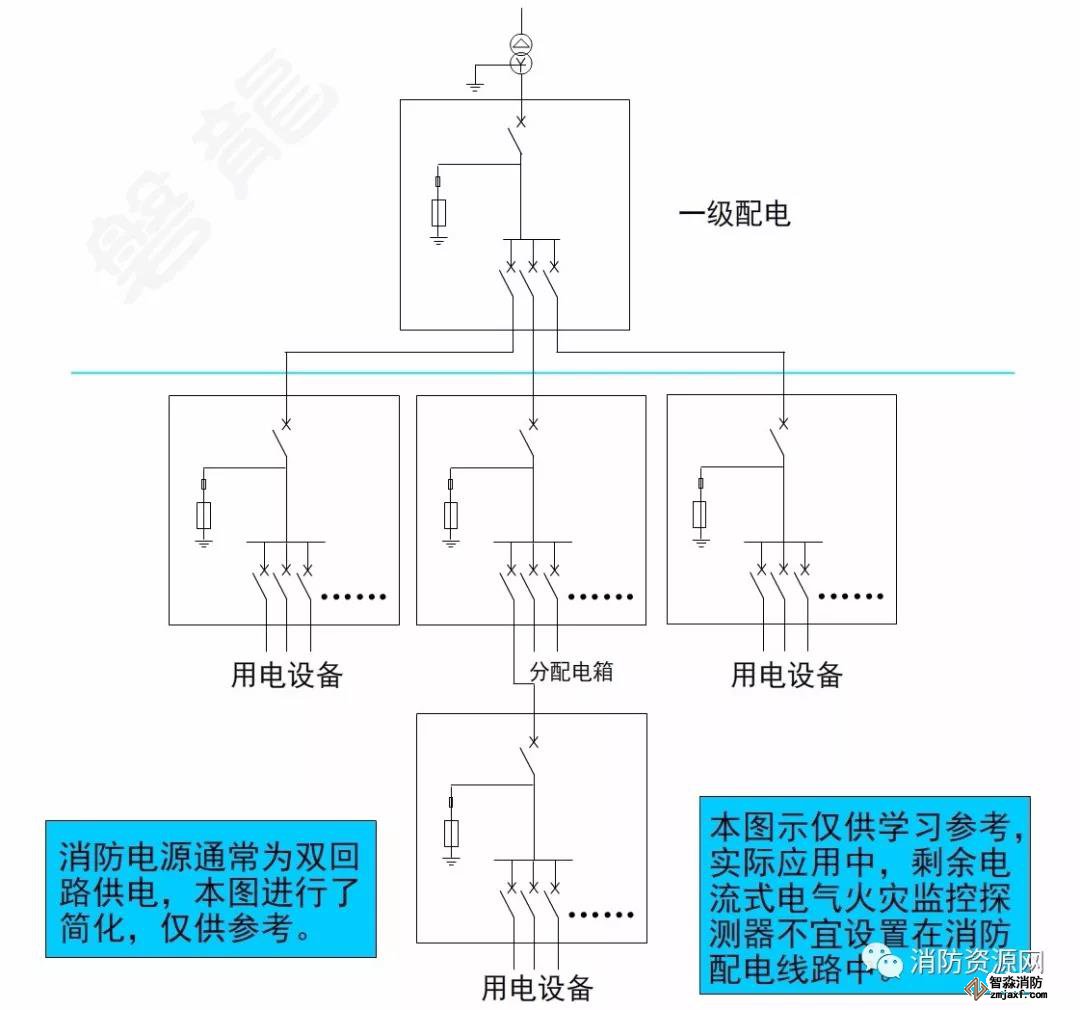

五、安裝位置不同

在安裝位置上，剩余電流式電氣火災監控探測器應以設置在低壓配電系統首端為基本原則，宜設置在第一級配電柜（箱）的出線端（在供電線路泄露電流大于 500mA時，宜在其下一級配電柜設置）。

而消防電源監控系統的電壓電流傳感器，通常安裝在用電回路的末端位置，比如現場配電箱、雙電源切換柜或啟動柜等部位。

六、設置線路不同

消防設備電源監控系統是設置在消防配電線路中的電源監控設備。

而剩余電流式電氣火災監控探測器不宜設置在消防配電線路中。

所以，兩者不會在同一線路中同時使用。

溫馨提示：以上內容，請結合視頻理解！
