火災自動報警系統線路檢測方案
作者：江蘇消防檢測設備 來源：http://www.ddkuaixiu.com.cn/發布時間：2020-10-26 03:44:24

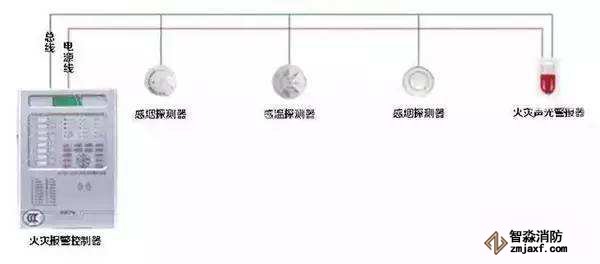

火災自動報警系統是由觸發裝置、火災報警裝置、聯動輸出裝置以及具有其它輔助功能裝置組成的，它通過火災探測器探測到火災發生的信號，傳輸到火災報警控制器，并同時以聲或光的形式通知整個樓層疏散，控制器記錄火災發生的部位、時間等，使人們能夠及時發現火災，并及時采取有效措施，撲滅初期火災，最大限度的減少因火災造成的生命和財產的損失，是人們同火災做斗爭的有力工具。
火災自動報警系統檢測方案
火災自動報警系統檢測有火災探測器、火災報警裝置等，另外還有火災自動報警系統線路的檢測。下面介紹火災自動報警系統線路檢測方案
(1)火災自動報警系統的布線,應符合現行標準《電氣裝置工程施工及驗收規》《火災自動報警系統設計規》及《火災自動報警系統施工驗收規》的有關規定。
(2)信號傳輸線路保護材料
技術要求:火災自動報警系統傳輸線路應采用銅芯絕緣導線或銅芯電纜,并應采用穿金屬管、硬質塑料管或封閉式線槽保護式布線。
檢測法:目測
(3)消防控制、通信和警報線路保護材料
技術要求:消防控制、通訊和警報線路采用暗敷設時,宜采用金屬管或徑阻燃處理的硬質塑料管保護,并應敷設在不燃燒體的結構層,且保護層厚度不宜小于3σm當采用明敷時,應釆用用屬管或金屬線槽保護,并應在金屬管或金屬線槽電纜上采取防火保護措施。采用經阻燃處理的電纜時,可不穿金屬管保護,但應敷設在電纜豎井或吊頂有防火保護措施的封閉式線槽。
檢測法:目測
(4)管路加固措施及管路連接處理
技術要求
a.管路入盒時,盒外側應套鎖母,側應裝護口;在吊頂敷設時,盒的外側均應套鈥母,或采用焊接等其它加固措施。
b.在吊頂敷設各類管路和線槽時,宜采用單獨的卡具吊裝或支撐物固定c.線槽的直線段應每隔1.0-1.5米設吊點或支點,在線槽接頭處、接線盒0.2米處、線槽變向或轉角處應設吊點或支d線槽吊桿直徑≥6mmn。
e.敷設于多塵或潮濕場所管路的管口和管路連接處,均應作密封處理。
檢測器具:0-3米鋼卷尺,游標卡尺
檢測法:按技術要求檢查管路連接情況,用鋼卷尺測量線槽長度,用游標卡尺測吊桿直徑
5)布線要求
技術要求
a.管路長度大于45米無彎曲時、大于30米有1個彎曲時、大于20米有2彎曲時、大于12米有3個彎曲時,應加裝接線盒便于接線
b不同系統、不同電壓等級、不同電流類別的線路應分管、分槽設置、穿機絕緣導線或電纜的總截面積不宜超過管截面積的40%。
ε.導線接頭應在線盒焊接或用端子連接,導線在管或線槽不應有接頭或扭結。
檢測器具:0-50米卷尺
(6)傳輸線路及導線截面積
技術要求
a.火災探測器的傳輸線路應選擇不同顏色的絕緣導線’+極為紅色’-極為色。其它導線同一工程中相同線別的絕緣導線顏色應一致’接線端子應有標
b.火災自動報警糸統的傳輸線路宜采用銅芯絕緣導線和锏芯電纜’其電壓等級不應低于交流250V
C.管敷絕緣導線截面積≥100mm2;槽敷絕緣導線截面積≥0。75mn2;多芯電纜截面積≥0≈50mm2;并且均采用多芯線
檢測囂具∶0-25m千分尺
檢測法∶用千分尺測量單根導線直徑d(mm),其截面積用下面公式計算S=nlId2/4(mm2),n-導線系數,S導線截面積
(⑦)接地線路及接地電阻
技術要求
a.消防控制室火災報警糸統應設專用接地干線,并設專用接地板.
b.聯合接地時,專用接干線應采用銅芯絕緣導線或電纜,其截面≥25mm2;由消防控制室接地端子板引至消防設備的接地線應采用锏芯絕緣軟線,其截面積
C.專用接地設置的接地電阻值應<49,聯合接地時的接地電阻值應<19檢測器具∶0-25mm千分尺,接地電阻測量儀
d.按SDJ8-79《電力設備接地設計技術規程》執行或查驗施工測試記錄。
e.用千分尺測量單根導線直徑,其截面積用公式4-1計算
(8)絕緣電阻
技術要求∶糸統每個回路對地絕緣電阻和導線電絕緣電阻應不小于20MΩ。
檢測器具∶兆歐表
檢測法∶斷開探測器與控制器的連接’使被測回路與控制翳脫高’將探測器所有接點相互短接’在該短接處和穿線金屬管(或接地線)間,用550V兆歐表
持續60秒測量絕緣子電阻,記錄測量進電阻的最小值。
