噴水末端試水接頭壓力表量程：0MPa～0.6MPa；精度：1.6級1.高位水箱供水時最不利點噴頭的工作壓力2.水流指示器動作時報警時間3.報警閥的壓力開關動作報警時間4.距水利警鈴3M遠處聲強。

1、說明
本裝置適用于濕式、干式、預作用、循環、閉式泡沫噴淋的各分區的最不利處及雨淋系統傳動探測管網的最不利處。壓力表量程：0MPa～0.6MPa；精度：1.6級。

2、特點
由壓力表、銅質球閥、標準流量出水口等管道附件組成。組裝后經1.4MPa水壓，3min不滲漏。

3、主要功能
3.1、模擬噴淋系統各保護區最不利處的噴頭工作時，水流指示器、報警閥與壓力開關的聯動、復位性能。
3.2、測試干式、預作用、泡沫噴淋系統最不利處的工作介質轉換時間，如氣→水，水→泡沫。
3.3、便于今后對管道的沖洗、換水維護等
3.4、顯示最不利處噴頭的靜水壓力與噴灑壓力

4、類型
4.1、手動型末端試水裝置：手動啟閉。
4.2、ZSMDd25電動型末端試水裝置：電動(DC24V，1A)手動啟閉。
4.3、ZSMDz25組合型末端試水裝置：電動(DC24V，1A)手動啟閉；并且具有啟動信號反饋監控功能。

5、其他
5.1、應確保末端試水裝置處于孔口出流的方式排入下水管道。
5.2、應選用與保護區內最小流量系數噴頭相同的末端試水裝置的流量出水口。
5.3、進水接口：R1。

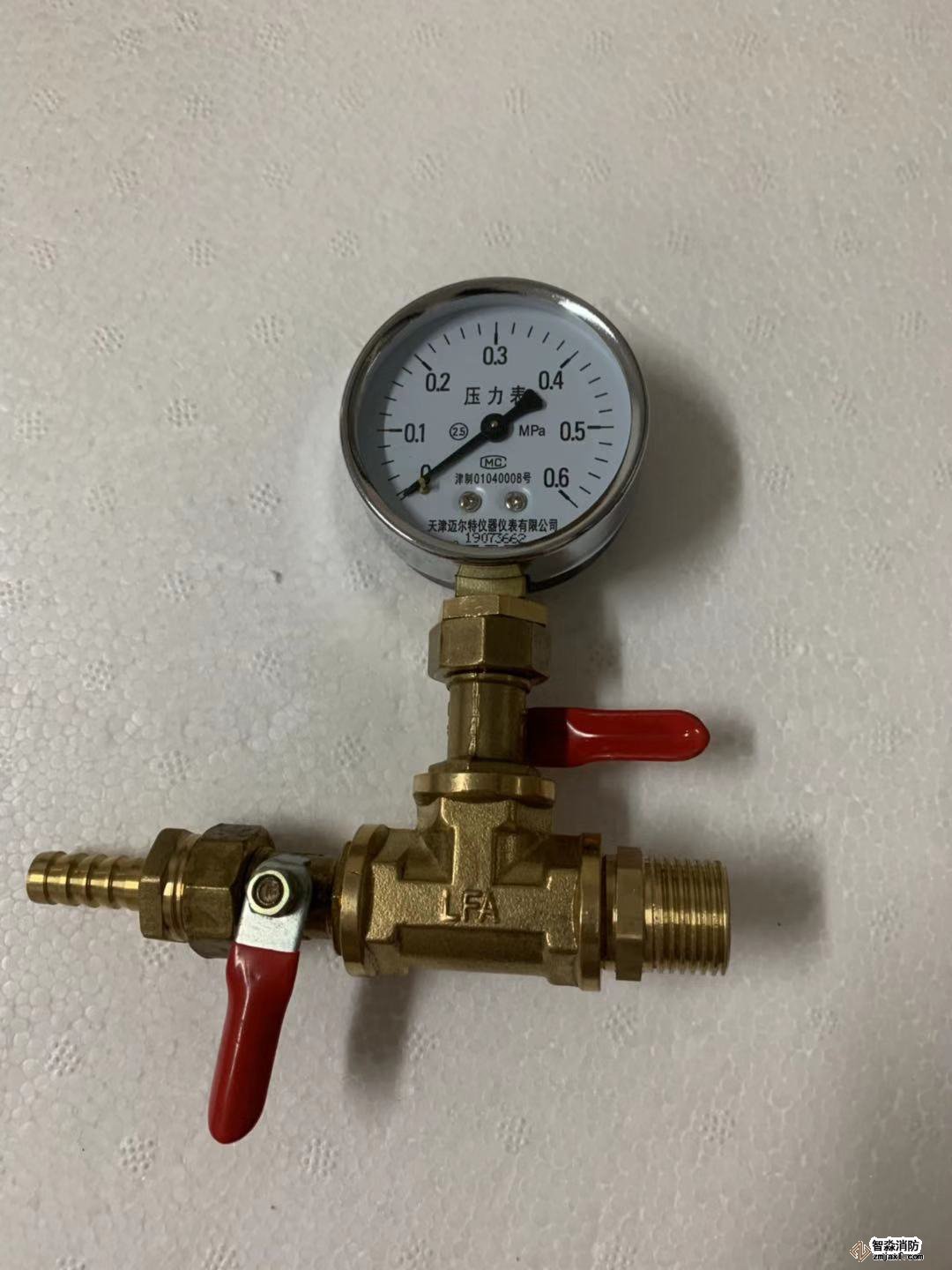

噴水末端試水接頭裝置可用于模擬一只噴頭開放，進行滅火功能試驗，并進行動靜壓力的測量，圖11-1。

圖11-1水噴淋末端試水裝置

（一）、應用范圍

1.高位水箱供水時最不利點噴頭的工作壓力；

2.水流指示器動作時報警時間；

3.報警閥的壓力開關動作報警時間；

4.距水力警鈴3m遠處聲強；

5.噴淋泵完成啟動的時間；

6.噴淋泵供水的最不利點噴頭工作壓力；

7.水流指示器、壓力開關的復位。

（二）、使用方法（僅供參考，可查閱具體說明書）

將接頭與水噴淋系統管道末端的實驗閥門連接，將裝置的末端的螺母卸下，開啟水噴淋系統末端的實驗閥門，既可進行檢測。
